Вставить подшипник

Наружный сферический шарикоподшипник на самом деле представляет собой вариант радиального шарикоподшипника, характеризующийся сферической поверхностью внешнего диаметра, которую можно согласовать с соответствующей вогнутой сферической поверхностью посадочного места подшипника для центрирования.



Сферический подшипник с седлом представляет собой подшипниковый узел, сочетающий в себе подшипник качения и седло подшипника.Большинство наружных сферических подшипников изготавливаются сферического наружного диаметра и устанавливаются вместе с седлами подшипников со сферическими внутренними отверстиями, имеют разнообразную конструктивную форму, обладают хорошей универсальностью и взаимозаменяемостью.

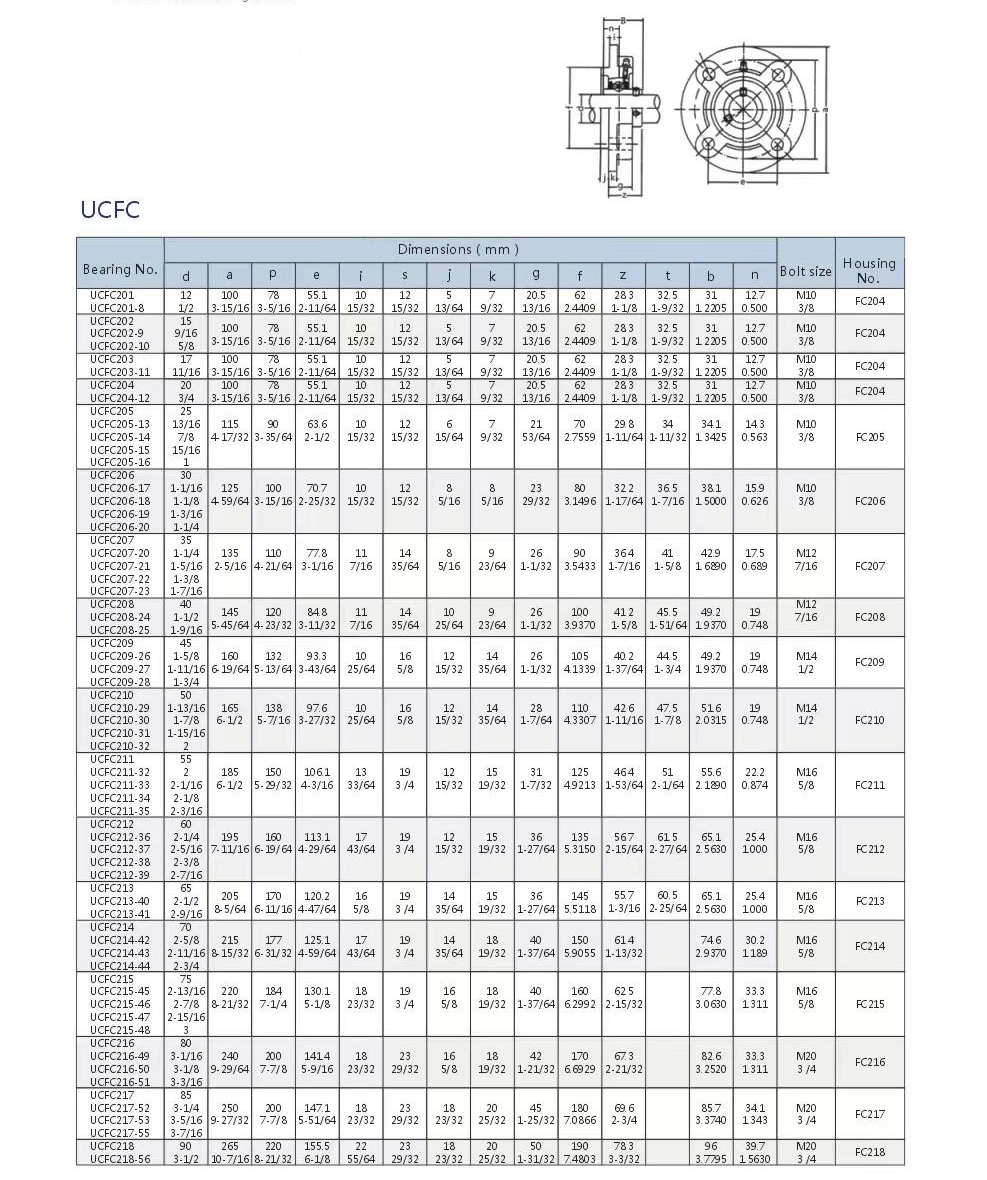

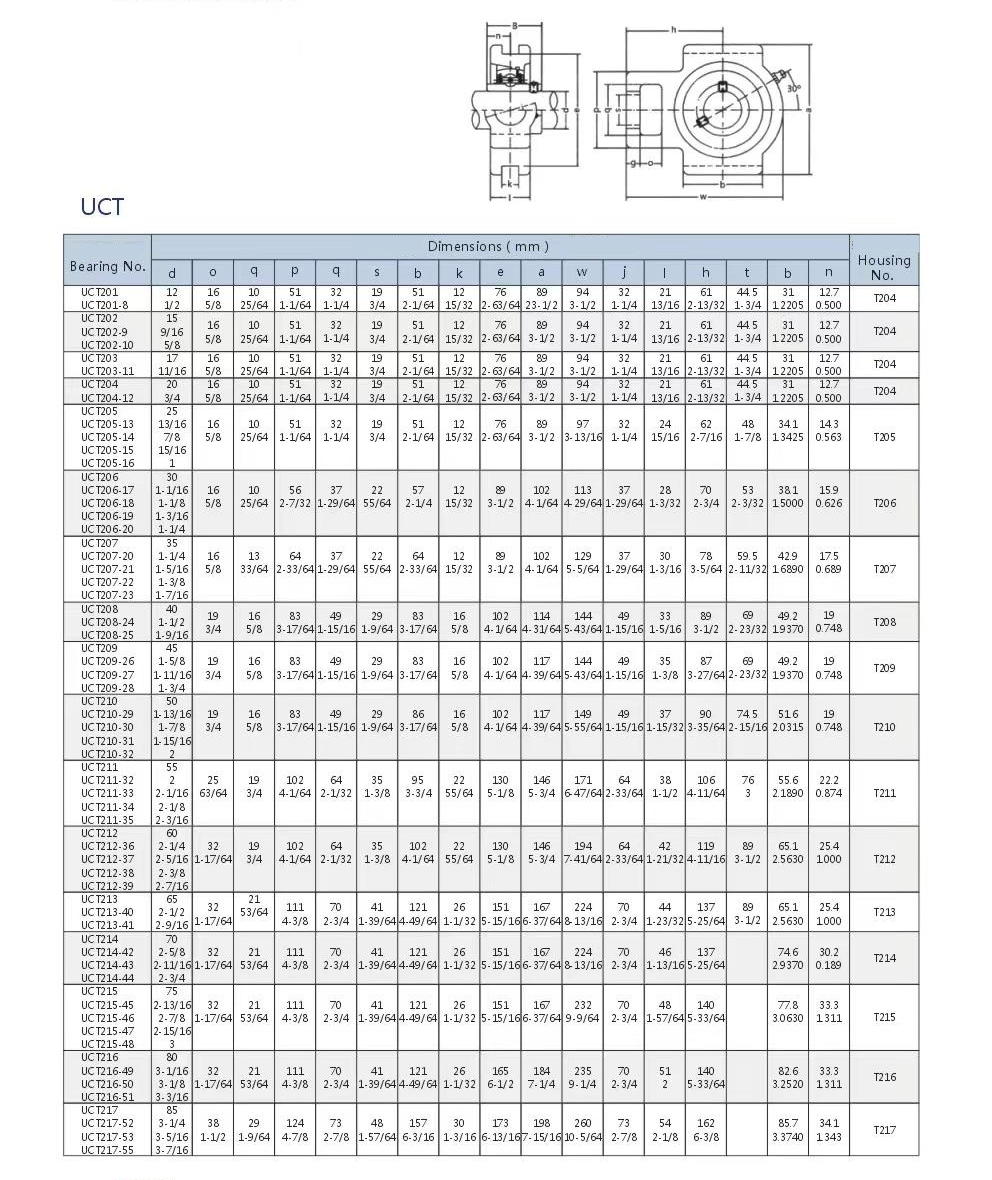

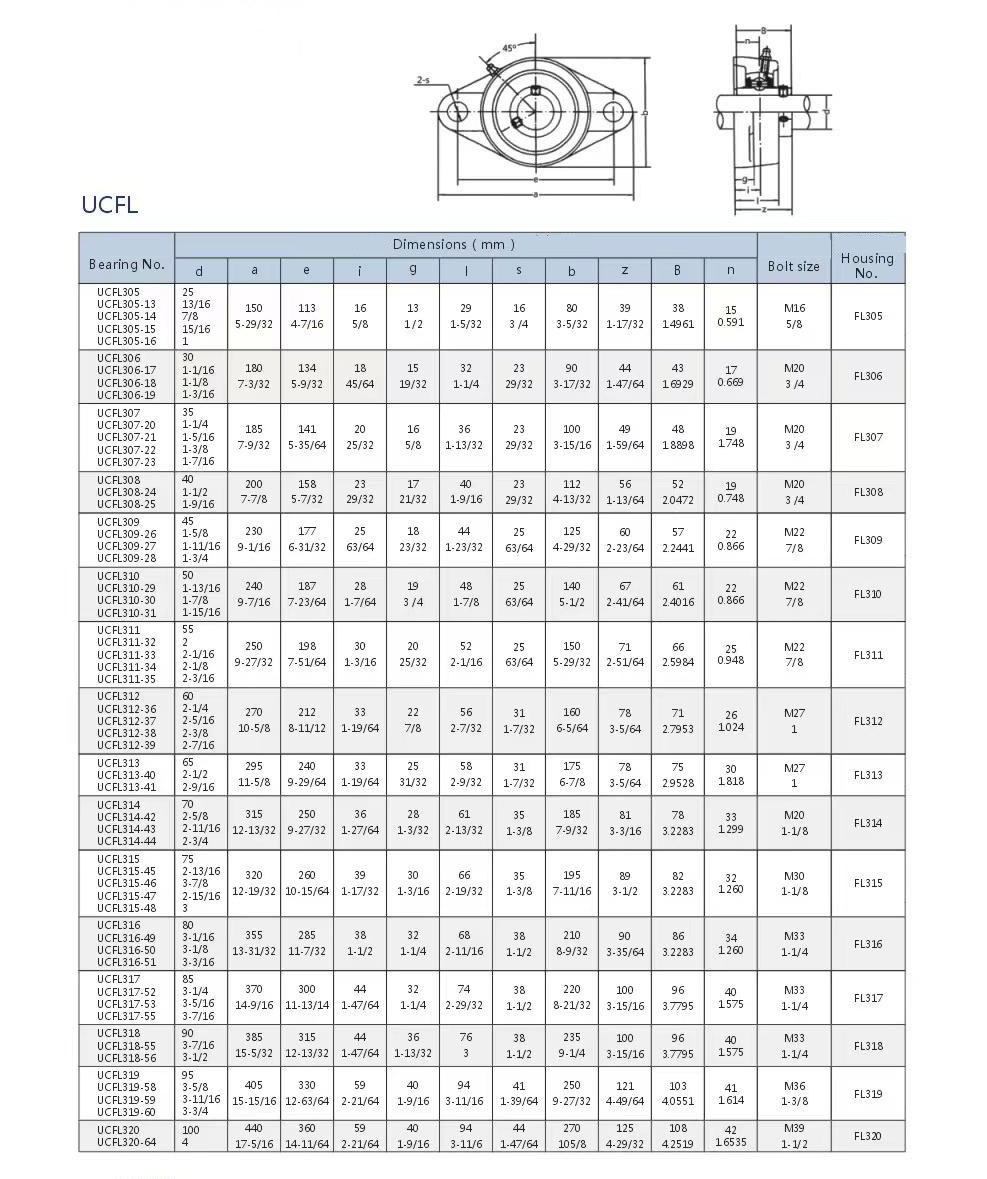

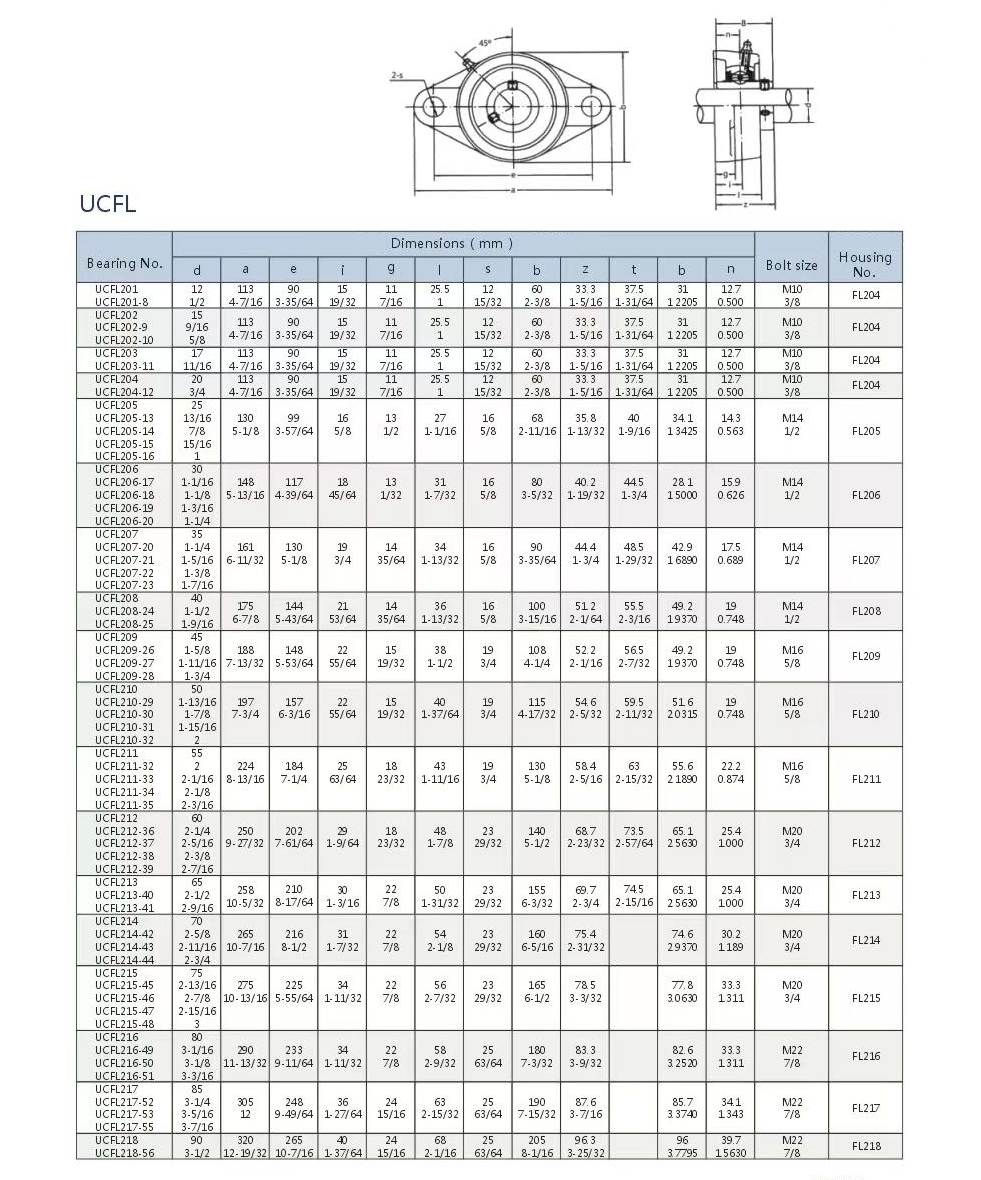

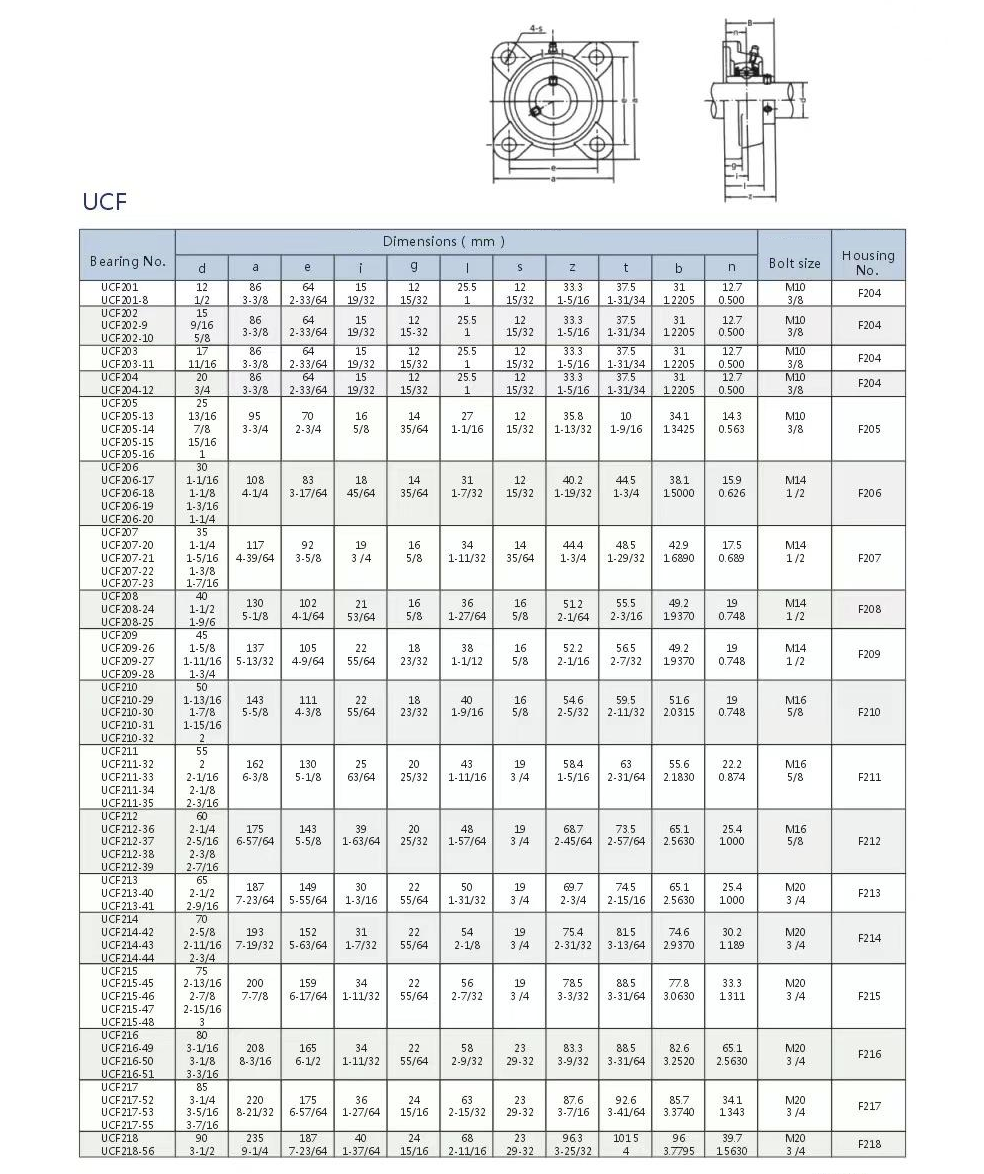

В то же время этот тип подшипника также имеет определенную степень центрирования по конструкции, прост в установке и имеет уплотнительное устройство двойной конструкции, которое может работать в суровых условиях.Седло подшипника обычно отливается по форме.Обычно используемые седла включают вертикальное седло (P), квадратное седло (F), выпуклое квадратное седло (FS), выпуклое круглое седло (FC), ромбовидное седло (FL), круглое седло (C), седло ползуна и т. д. (T). .

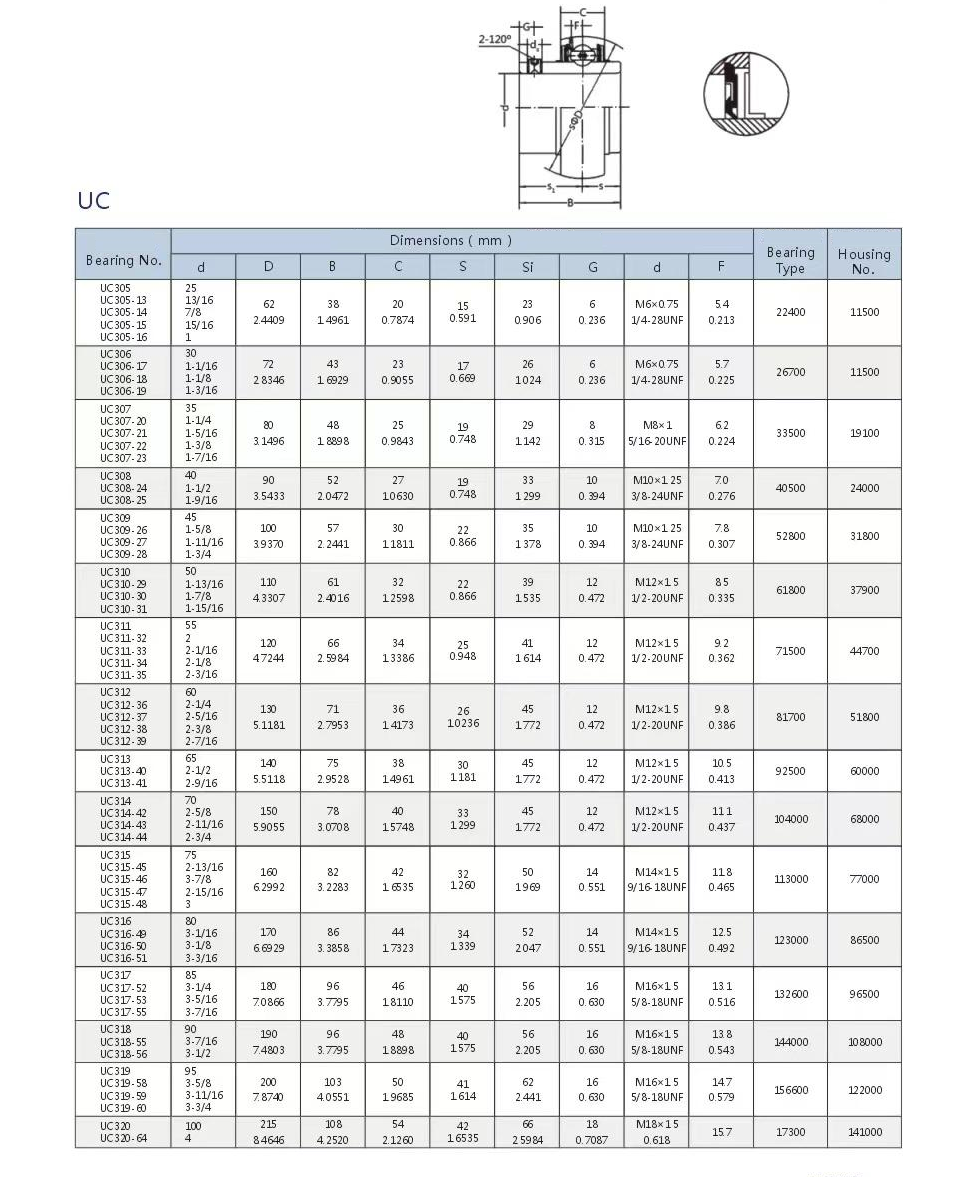

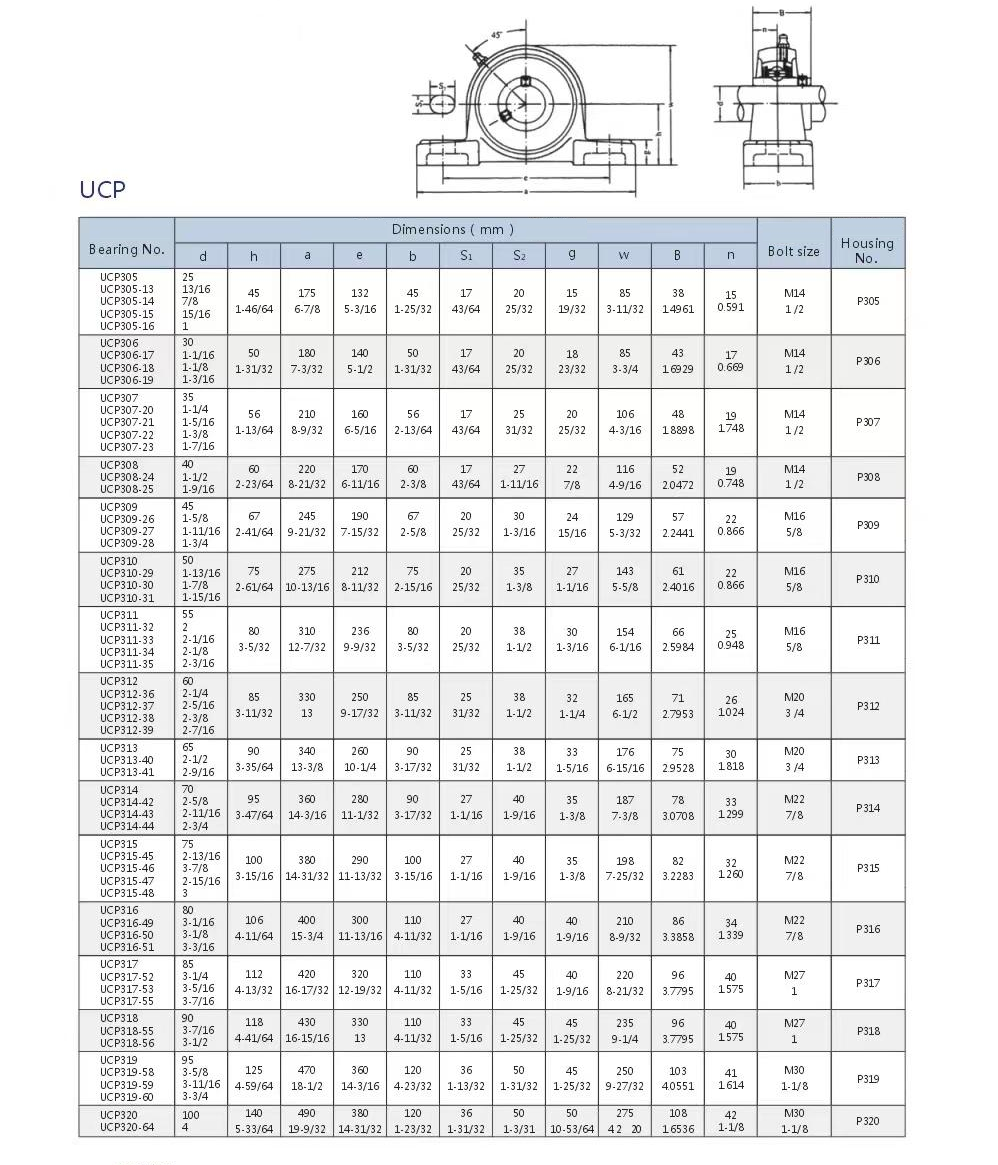

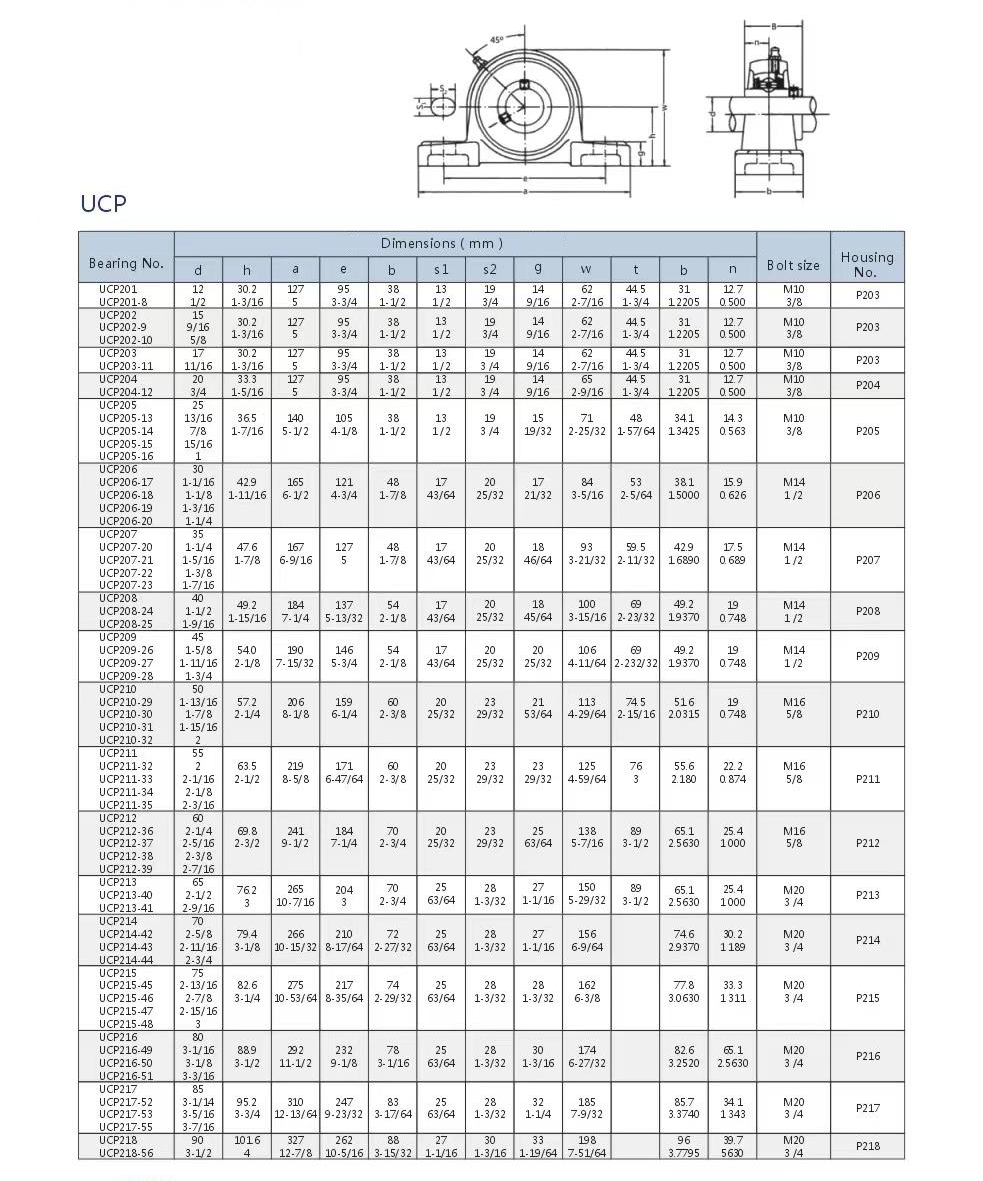

Внешний сферический подшипник с седлом разделен на центр подшипника и седло подшипника, которые называются путем сложения центра подшипника и седла подшипника.Например, внешний сферический подшипник UC205 с установочным винтом и вертикальным седлом называется UCP205.Благодаря высокой взаимозаменяемости сердечник подшипника можно свободно устанавливать в корпуса подшипников одинаковой спецификации и различной формы.
